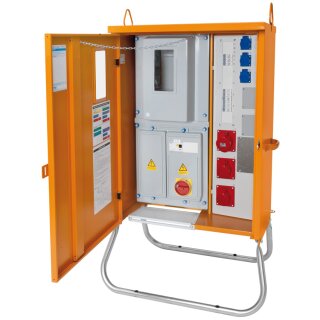

- M-AVEV 35/21-3/V1
- Zuleitung 1 x Ø 43 mm
- H 970+300, B 710, T 360
- Gewicht ca. 57 kg
- mit Standfuß oder zur Wandbefestigung
- 1 Zählerfeld
- Anschlussleistung 24 kVA
- Anschlusssicherung NH00/63A
- Sicherung DIII 32A mit Haupschalter
- 1 FI-Schutzschalter 4-polig
- 40A/0,03
- 2 LS-Schalter 3-polig 16A/C
- 3 LS-Schalter 1-polig 16A/C
- 2 CEE-Steckdosen 16A
- abgesichert
- 1 CEE-Steckdose 32A
- 3 Schutzkontakt-Steckdosen
- abgesichert
- IP54
gemäß DIN VDE 0100-704:2018-10 ist dieser Stromverteiler ab 18. Mai 2021 nicht für den Baustelleneinsatz erlaubt
Der Anschluss-Verteilerschrank ist der Übergabepunkt vom Energieversorger zum
Stromverteilernetz und dient zur Messung der Energie und zur Energieverteilung.
Lieferungen:
Spedition zzgl. Inselzuschlag
| Produkteigenschaft |
Wert |
| Info: |
|
Datenblatt
|
Anschlussverteilerschrank Hersteller: Merz MZ69000
|
|
| Hersteller: |
Adr.: MERZ GmbH Daimlerstrasse 16 74405 Gaildorf/Unterrot - Mail: info@g-h.eu |
DIN VDE 0100-704:2018-10: Anforderungen für Baustellen
Die Anforderungen der DIN VDE 0100-704 gelten für elektrische Anlagen, die während Bau- oder Abbrucharbeiten genutzt werden und nach Beendigung der Arbeiten außer Betrieb genommen werden sollen.
Errichtung von Niederspannungsanlagen auf Baustellen (DIN VDE 0100-704:2018-10)
Auf Baustellen müssen spezielle Vorschriften beachtet werden, insbesondere im Bereich der Stromversorgung. Hier sind zusätzliche organisatorische und technische Schutzmaßnahmen erforderlich. Beispielsweise darf der Anschluss an das Stromnetz auf Baustellen nur über zugelassene Speisepunkte wie Baustromverteiler, Schutzverteiler oder ortsveränderliche Schutzeinrichtungen erfolgen. Die Anforderungen für die Installation solcher Anschlüsse sind in der DIN VDE 0100-704:2018-10 „Errichten von Niederspannungsanlagen – Teil 7-704: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art – Baustellen“ festgelegt. Diese Norm wurde im Oktober 2018 aktualisiert. Nach einer dreijährigen Übergangsfrist werden die Änderungen ab dem 18. Mai 2021 verbindlich. Baustromanlagen, die nach dem 18. Mai 2021 installiert oder geändert werden, müssen der aktuellen Fassung der DIN VDE 0100-704 entsprechen.
Neuerungen der DIN VDE 0100-704:2018-10 Grundsätzlich gibt es in der DIN VDE 0100-704:2018-10 zwei neue Forderungen.
1. RCD vor Drehstromsteckdosen bis 63A müssen vom Typ B sein: RCD-Residual Current Device- (früher FI) sind Fehlerstromschutzeinrichtungen. Der Aufbau von Baustromanlagen muss so umgesetzt sein, dass sichergestellt ist, dass Verbraucher, die nicht sinusförmige Leck-/ Fehlerströme erzeugen (Gleichfehlerströme), sicher abschalten und andere Schutzeinrichtungen nicht blockiert werden. Dies wird durch flächendeckende Verwendung von Fehlerstromschutzschaltern (RCD) Typ B erreicht.
• Wenn der Baustromverteiler nur eine RCD hat, muss diese vom Typ B sein.
• RCD die nur Schukosteckdosen absichern, dürfen weiterhin vom Typ A sein.
• 125A-Steckdosen müssen vom Typ B sein, wenn daran ein Kran (FU) betrieben wird.
• Grundsätzlich dürfen hinter einer RCD vom Typ B auch RCD vom Typ A betrieben werden.
• Niemals darf ein Typ B (in Stromflussrichtung) hinter einem Typ A installiert sein (Abb.3).
2. Fest angeschlossene Baustromverteiler mit Steckdosen, brauchen eine, in Schaltstellung „AUS“ abschließbare Einrichtung zum Trennen der Einspeisung:
• Gilt nicht für steckbare Baustromverteiler.
• Gilt nicht für Baustromverteiler ohne Steckdosen.
• Die abschließbare Tür eines Baustromverteilers reicht nicht aus.
• Neben einem Hauptschalter können ggf. auch vorhandene Hauptsicherungen ersetzt werden mit einem abschließbaren Sicherungslasttrennschalter (ein Vorhängeschloss kann dafür ausreichen, der Schalter muss „laienbedienbar“ sein).
